Verfasst am: Mo, 14. Apr. 2003, 19:15 Titel: Wie konstruiert man ein Zweitafelbild?

Die Frage kommt von "Mausi":

Wie konstruiert man ein Zweitafelbild von einem Körper?
Und wie bezeichnet man dann auch noch die Eckpunkte? Hä?

Zuletzt bearbeitet von Maren am Di, 06. Jan. 2004, 22:21, insgesamt ein Mal bearbeitet

Nach oben

Maren
Administrator

Anmeldungsdatum: 10.07.2001
Beiträge: 4404
Wohnort: Wetter an der Ruhr

Benutzergruppen:

[Deutsch-Moderator]

[Englisch-Moderator]

[Französisch-Moderator]

[Mathe-Moderator]

Verfasst am: Mo, 14. Apr. 2003, 19:16 Titel: Re: Wie konstruiert man ein Zweitafelbild?

Hallo Mausi,

leider schreibst du nicht, in welche Klasse / Schule du gehst, welches Schulbuch und welche Vorkenntnisse du hast - deshalb versuche ich erst Mal eine allgemeine Erklärung - wenn du dann noch Fragen hast, musst du dich noch mal melden! Na du?!

Zweitafelprojektion

Wird ein Körper durch senkrechte Parallelprojektionen auf 2 zueinander senkrechte Ebenen abgebildet (z.B. Grundriss und ein Seitenteil = Aufriss), so bezeichnet man das Ergebnis als Zweitafelprojektion (= Zweitafelbild).

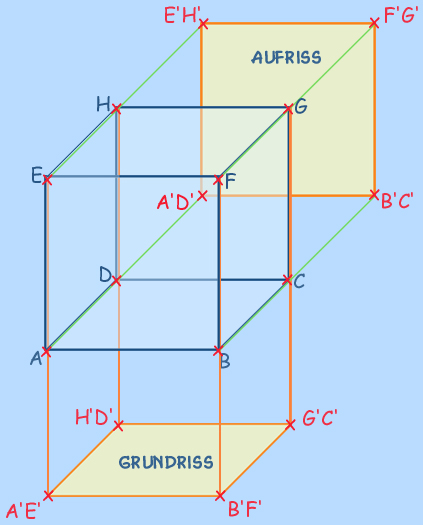

Am besten wird das wahrscheinlich mit Hilfe einer kleinen Skizze deutlich:

Wie du siehst, hab ich einfach bloß die Kanten "verlängert" und die Eckpunkte entsprechend verbunden! zwinker

.
Mehr ist es gar nicht! smile

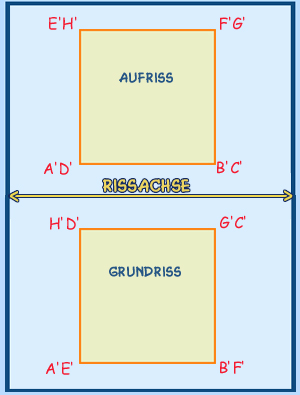

Man kann beide Projektionen auch folgendermaßen darstellen:

Ich hoffe, dass ich alle deine Fragen beantwortet habe! smile

Viele Grüße,
Maren tschööö
